噴淋式振動篩是一種結合了機械振動與噴淋系統的篩分設備，主要用于濕式篩分或需要清潔篩面的場景。其工作原理和結構特點如下：

一、噴淋式振動篩的工作原理

振動篩分機制

通過激振器（如振動電機或偏心塊）產生高頻振動，驅動篩箱做周期性往復運動。

物料在篩面上受重力、振動力的作用，產生拋擲、跳躍運動，促使顆粒分層（細顆粒通過篩孔，粗顆粒留在篩面）。

振動方向通常為直線或圓形，具體取決于激振器設計。

噴淋系統協同作用

清潔篩網：噴淋水均勻覆蓋篩面，溶解或沖刷粘附的細顆粒，防止篩孔堵塞。

輔助篩分：水流可加速細顆粒透篩，提高篩分效率，尤其對粘性或潮濕物料效果顯著。

分級控制：通過調節噴淋水量和噴嘴設計，可控制物料濕度，影響篩分精度。

物料運動路徑

物料從進料端進入篩箱后，在振動和噴淋作用下逐層篩分，最終細顆粒通過篩孔進入下層，粗顆粒從出料口排出。

二、噴淋式振動篩的結構組成

噴淋式振動篩主要由振動篩本體和噴淋系統兩部分組成：

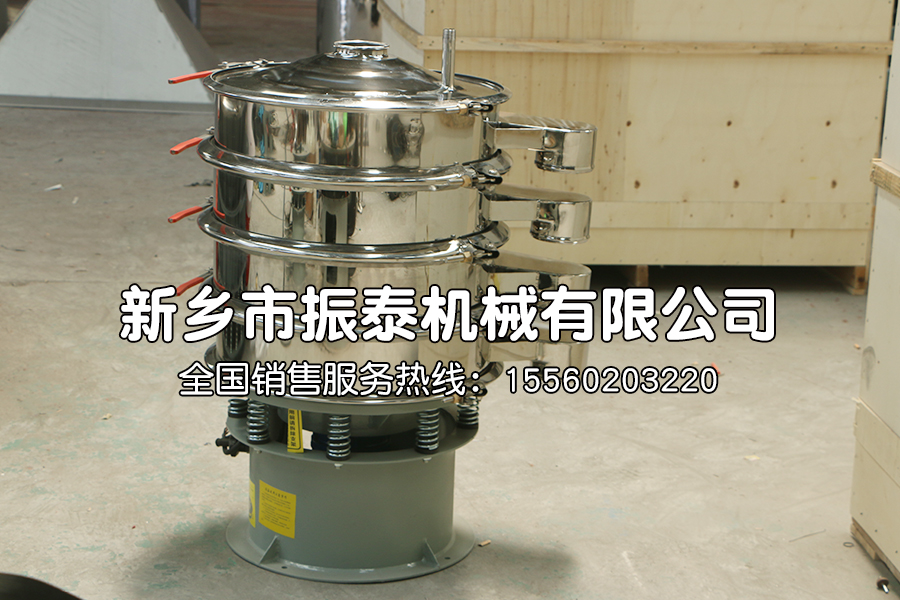

1. 振動篩本體

篩箱：由篩框、篩網（多層可配置）、篩面支撐裝置組成，材質通常為不銹鋼或耐磨合金。

激振器：核心動力部件，常見類型包括：

振動電機：直接驅動篩箱振動，結構簡單。

偏心塊激振器：通過旋轉偏心塊產生離心力，可調節振幅。

減振裝置：彈簧或橡膠塊，用于支撐篩箱并吸收振動，減少噪音和對基礎的沖擊。

出料口：分層設計，分別排出不同粒度的物料。

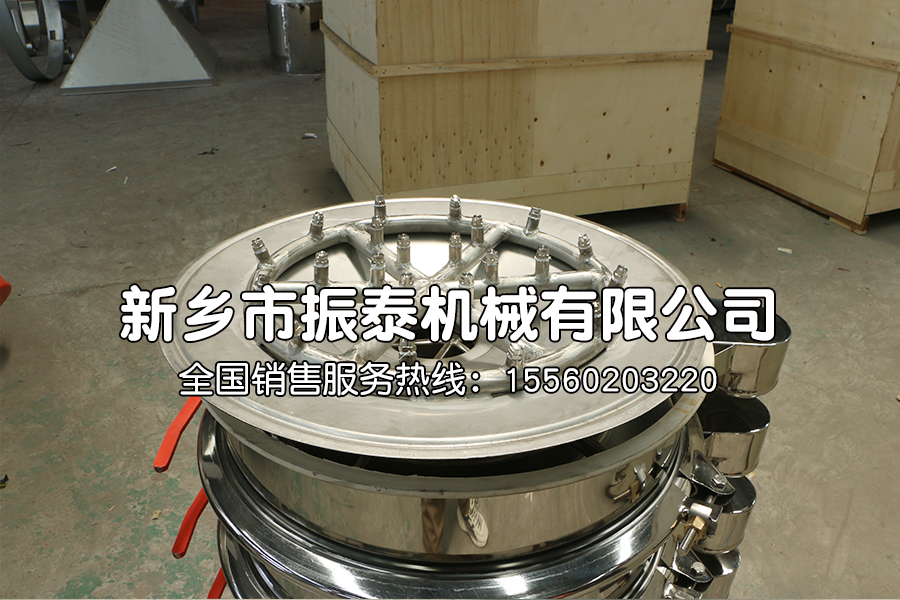

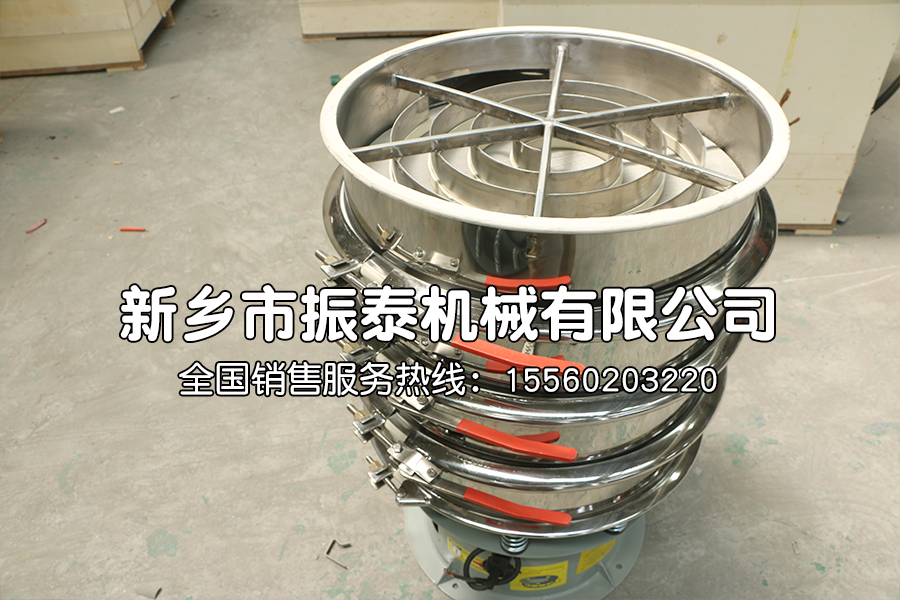

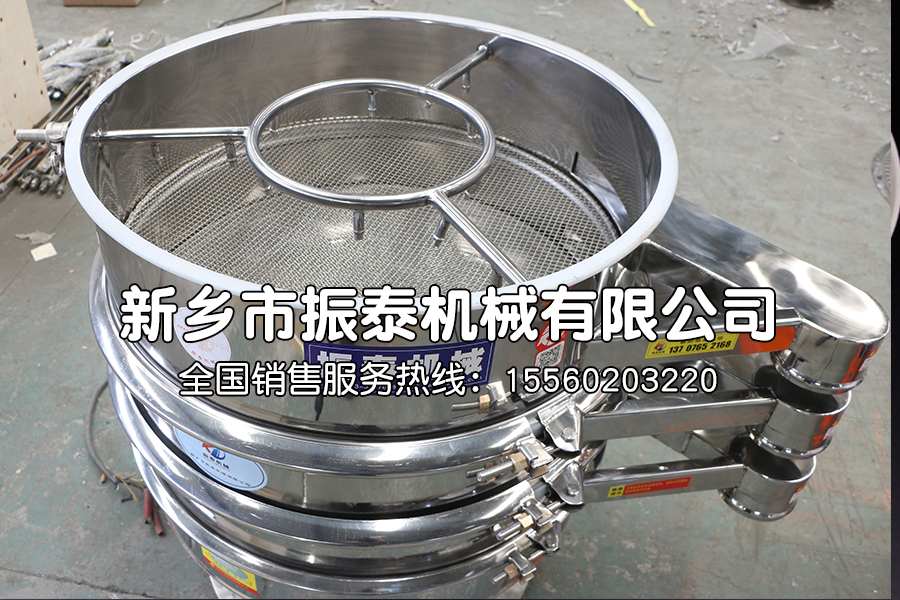

2. 噴淋系統

噴嘴設計：均勻分布在篩面上方，可調整噴嘴數量和孔徑以控制噴淋覆蓋面積。

水路循環：包括水泵、水管、水箱（可選循環水或新鮮水），部分系統配有水霧調節閥。

水霧調節：通過壓力或噴嘴設計改變水滴顆粒大小，適應不同物料特性。

三、的關鍵參數與優勢

振動參數：頻率（通常500-1500 rpm）、振幅（5-10 mm）影響篩分效率和處理能力。

噴淋參數：水量（L/min）、水壓（MPa）需根據物料粘性和篩孔尺寸調整。

應用場景：廣泛用于礦業（如石英砂分級）、化工（如肥料篩分）、食品（如淀粉過濾）等需濕式處理的行業。

四、噴淋式振動篩的典型工作流程

物料通過進料口進入振動篩。

激振器驅動篩箱振動，物料松散并分層。

噴淋系統均勻噴水，清潔篩網并輔助細顆粒透篩。

分級后的物料從不同出料口排出，噴淋水可循環使用或排出處理。

通過振動與噴淋的協同作用，噴淋式振動篩實現了高效篩分與設備自清潔，尤其適用于易堵塞或需濕度控制的場景。
